液體流量開關圖片介紹

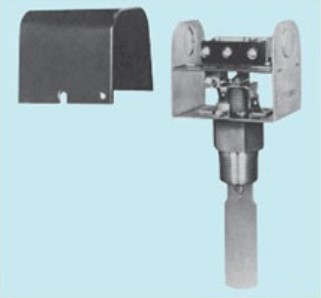

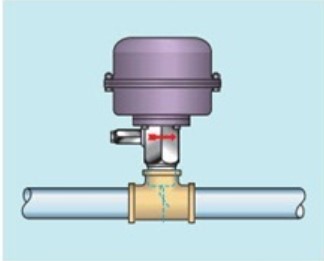

液體流量開關配有一個插入管道的槳葉（圖10-3）。如圖10-4所示，可以通過在管線中放置三通來安裝流量開關。當液體通過管線時，力施加在槳葉上，導致觸點改變位置。
10-3
10-4

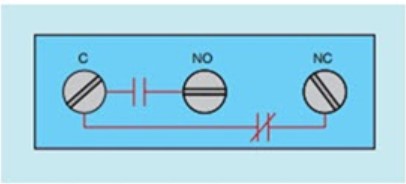

無論使用何種類型的流量開關，它們通常都包含一個單刀雙擲微動開關（圖10-5）。流量開關用于控制
10-5
電源可以提供給控制電路的其余部分。當壓力開關觸點閉合時，向潤滑油泵繼電器供電。在允許壓縮機啟動之前，流量開關檢測潤滑油的流量。請注意，紅色警告燈指示何時沒有油流。要連接此電路中的流量開關，必須將來自控制繼電器觸點的電源連接到流量開關的公共端子，以便可以為常開觸點和常閉觸點供電（圖10-7）。開關的常開部分連接到壓縮機接觸器的線圈，常閉部分連接到紅色指示燈。

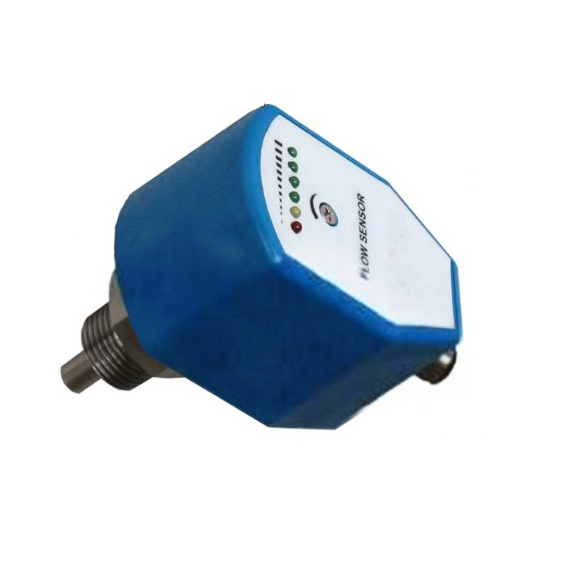

臬克液體流量開關（塑料外殼6燈熱導式流量開關）
無論流量開關是否用于檢測空氣或液體的運動，NEMA符號都是相同的。流量開關的標準NEMA符號如圖10-8所示。
低電流負載，如接觸器或繼電器線圈或指示燈。采用流量開關的常開和常閉觸點的電路如圖10-6所示。該電路用于控制空氣壓縮機的運行。壓力開關控制壓縮機的運行。在該電路中，常開按鈕用作復位按鈕。控制繼電器必須先通電
