霍尼韋爾流量開關傳感器是如何工作的？
霍爾水流開關傳感器如何工作？
為了說明水流如何工作，讓我們打開蓋子，看一下。

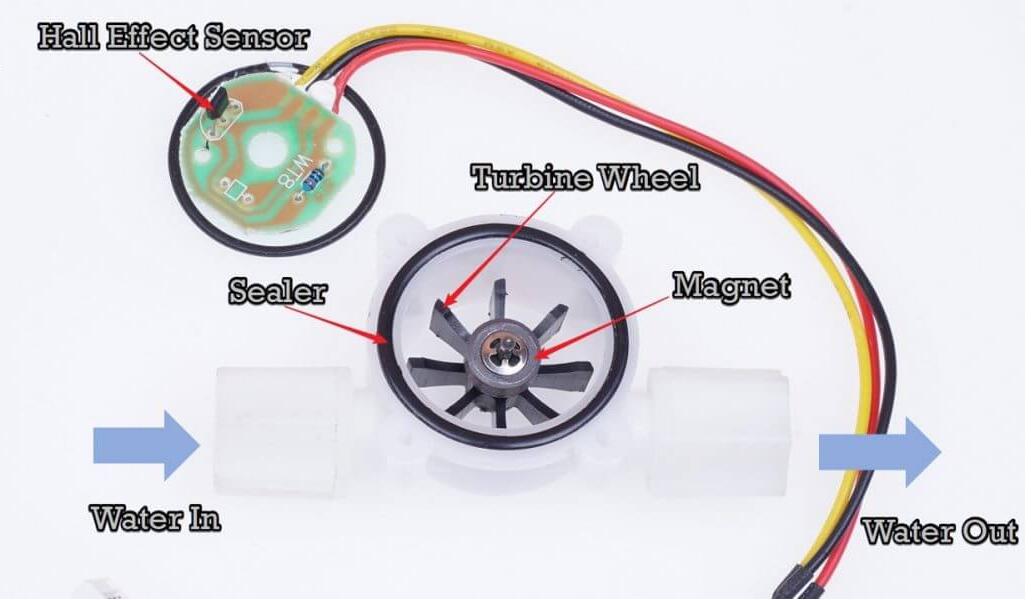

先來認識YF-402的所有組件
水流量傳感器的工作原理
內部非常簡單。主要組件是霍爾效應傳感器，渦輪機葉輪和磁體。水通過入口流入，然后通過出口流出。水流帶動車輪轉動，車輪上的磁鐵也隨之轉動。磁場旋轉會觸發霍爾傳感器，該霍爾傳感器輸出高電平和低電平方波（脈沖）。
水流量傳感器的工作原理
對于輪子的每一輪，流過的水量都是一定量，輸出的方波數量也是一定量。因此，我們可以通過計算方波（脈沖）的數量來計算水的流量。
那么如何在Arduino上使用水流傳感器。霍尼韋爾流量開關傳感器是如何工作的？
所需材料
Arduino開發板/ Seeeduino開發板
格羅夫基礎盾牌
水流量傳感器
硬體連線
對于YF序列，有3條線：
紅色為Vcc
黑色表示GND
黃色表示脈沖輸出。
適用于基于Arduino UNO和Seeeduino V4.2的基于Atmega 328的主板。有兩個數字引腳可以用作中斷。數字引腳2用于中斷0，數字引腳3用于中斷1。在本博客中，我們使用D2引腳檢測水流傳感器輸出的脈沖。如果您使用的是Seeeduino + Grove基座護罩，只需將水流傳感器插入D2連接器即可。如果您正在使用其他Arduino開發板，請使用跨接電纜連接到正確的引腳。

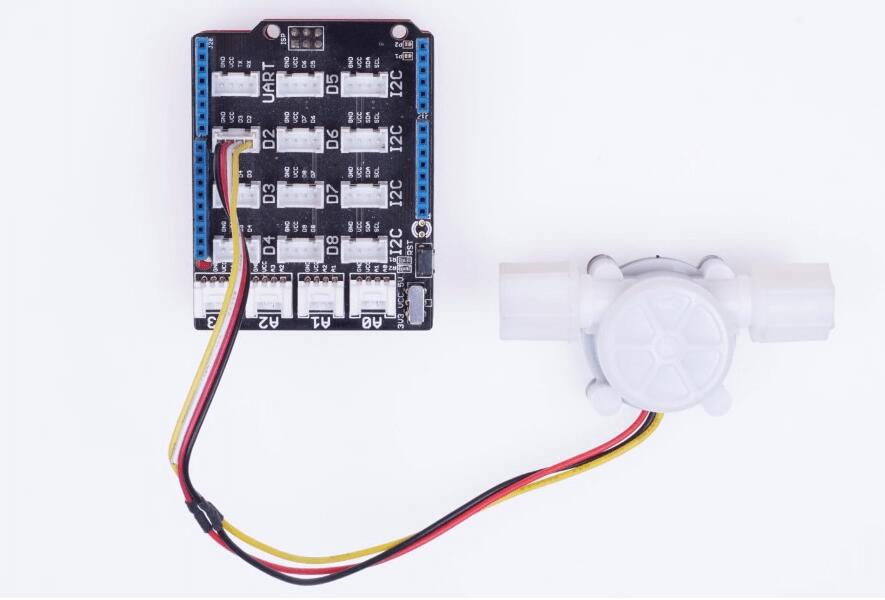

最后水流傳感器與Arduino連接
當然，您可以在LOOP函數中使用digitalread（）來讀取水流傳感器的輸出。每當讀取高電平時，計數數字加一。但是，這種方法不是實時的，程序每次執行都需要一定的等待時間，在此期間不會檢測到新的脈沖。
對于此類實時性要求較高的應用程序，我們通常使用中斷。只要檢測到脈沖的上升沿，就會觸發一個中斷，計數加一。霍尼韋爾流量開關傳感器是如何工作的？
