流量開關常開常閉分別是什么樣的？

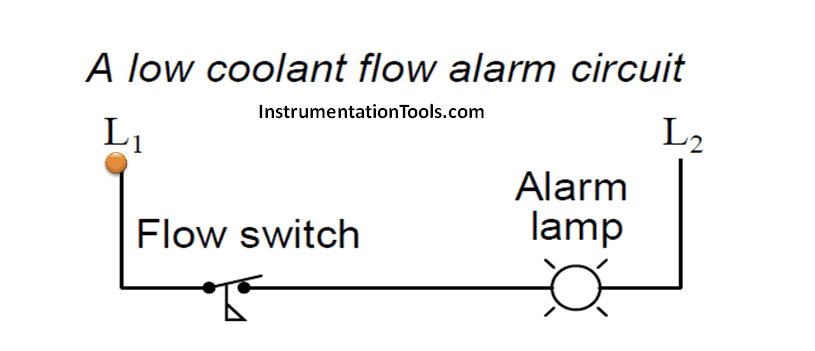

當然，示意圖只顯示了電路，而不是物理安裝交換機的管道：
切換工作動畫
如果通過管道的冷卻液流量下降到危險的低水平，這個特殊的流量開關用于觸發警報燈，并且觸點是常閉的，如圖中的閉合狀態所示。
這就是令人困惑的地方：即使此開關被指定為常閉，但由于存在足夠的冷卻劑流過管道，它的大部分生命周期都將保持在打開狀態。
只有當通過管道的流量足夠慢時，該開關才會返回正常狀態并向燈傳導電力。
換句話說，這個開關的正常狀態（關閉）實際上是它運行的過程（低流量）的異常狀態，原因很簡單，當過程運行時開關應該被刺激而不是靜止理所當然。
我們常常想知道為什么過程開關觸點是根據這種無刺激的約定而不是根據使用開關的過程的典型狀態來標記的。
這個問題的答案是開關制造商對您的預期用途一無所知。
流量開關制造商不知道也不關心他們的產品是用作低流量檢測器還是高流量檢測器。
換句話說，制造商無法預測您的過程的典型狀態是什么，因此開關正常狀態的定義必須建立在一些與您的特定應用無關的通用標準上。
這個常見的標準是靜止?fàn)顟B(tài)：當傳感器暴露于它所感知的過程中最少（或沒有）刺激時。
以下是各種過程開關類型的正常定義列表：
限位開關：目標不接觸開關
接近開關：目標很遠
壓力開關：低壓（甚至真空）
液位開關：低液位（空）
溫度開關：低溫（冷）
流量開關：低流量（流體停止）
這些是由示意圖中顯示的開關狀態表示的條件。當開關暴露于過程中的典型操作條件時，這些很可能不是開關的狀態。
關于過程開關及其各自的示意圖符號，要記住的一個有用提示是，這些符號通常以這樣一種方式繪制，即可移動開關元件的向上運動代表增加的刺激。
這里有一些這樣的例子，展示了各種各樣的。
過程開關類型和常開/常閉觸點配置，將它們的狀態與無激勵與激勵超過每個開關的閾值或跳閘設置時進行比較。
