活塞式流量開關NK800型帶顯示

更新：2022-03-29 ?????點擊： 0

品牌：???臬克（noike）
型號：???NK800型

產品介紹

?活塞式流量開關NK800型簡介

在線式安裝，機械式流量開關，用于液體或氣體介質。堅固的塑料，鉛或繡鋼外殼可選。
小壓力損失，良好的重復性，抗污能力，機械部分與電子部分完全隔離，適用于小流量經濟型。帶有開關設定刻度，用戶無須在現場設定。LED顯示開關狀態，雙開關量輸出可供選擇。氣液兩用型，工業自動化/機械設備/空氣壓縮工業/制冷及空調。

?活塞式流量開關NK800型參數

設定范圍：          詳見參數表
精精度:           ±5%總量程
遲    滯:           視開關點而定，量小0.5L/Min
開關設定刻度:       是在介質為水，溫度20°C ，水平安裝狀態進行DDDDDDDDDDDDDDD 標定的。安裝位置，介質和溫度變化會對開關值DDDDDDDDDDDDDDD略有影響。
LED顯示:            直流供電LED顯示開關狀態，交流無LED顯示。
接線方式:           豪斯曼接插件
輸    出:           干簧開關，容量24VDC/250VAC,100mA
耐    壓:           50 bar（鉛型），100 bar（不銹鋼型）
平均壓力損失:       0.3 bar（在25L/min）
介質溫度:           最大90°C
防護等級:           IP65
NK800.....GS材質:    外殼：POM塑料
                   活塞：POM塑料
                   彈簧：不銹鋼
                   密封：NBR
NK800.....GL材質：外殼：陽極氧化鉛
                   活塞：POM塑料
                   彈簧：不銹鋼
                   密封：NBR
NK800....GB材質：外殼：不銹鋼
                  活塞：POM塑料
                  彈簧：不銹鋼
                  密封：NBR

?活塞式流量開關NK800型安裝

?活塞式流量開關NK800型試用介質

?活塞式流量開關NK800型參數表

陽極氧化鋁（不銹鋼）	型號	壓力（bar）	最大流量L/min(水）	可調范圍L/min(水）	G(mm)	重量（kg）
	NK800-008...L(B)010	50	40	0.6(0.1)..8(7)	G1/4	0.22(0.53)
	NK800-010...L(B)010	50	40	0.6(0.1)..8(7)	G3/8	0.20(0.51)
	NK800-015...L(B)010	50	40	0.6(0.1)..8(7)	G1/2	0.18(0.48)
	NK800-020...L(B)010	50	40	0.6(0.1)..8(7)	G3/4	0.23(0.65)
	NK800-025...L(B)010	50	60	0.6(0.1)..8(7)	G1	0.32(0.82)
	NK800-008...L(B)015	50	40	1(0.5)..15(13)	G1/4	0.22(0.53)
	NK800-010...L(B)015	50	40	1(0.5)..15(13)	G3/8	0.20(0.51)
	NK800-015...L(B)015	50	40	1(0.5)..15(13)	G1/2	0.18(0.48)
	NK800-020...L(B)015	50	40	1(0.5)..15(13)	G3/4	0.23(0.65)
	NK800-025...L(B)015	50	60	1(0.5)..15(13)	G1	0.32(0.82)
	NK800-015...L(B)028	50	40	2(0.8)..28(25)	G1/2	0.18(0.48)
	NK800-020...L(B)028	50	60	2(0.8)..28(25)	G3/4	0.23(0.65)
	NK800-025...L(B)028	50	40	2(0.8)..28(25)	G1	0.32(0.85)
	NK800-020...L(B)070	50	100	27(21)..70(66)	G3/4	0.23(0.65)
	NK800-025...L(B)070	50	100	27(21)..70(66)	G1	0.32(0.82)

注：1.以上括號內參數為復位點，括號外為動作點。如果下限報警（監測流量過小）參考復位點參數。上限報警（監測流量過大）參考復位點參數。
2.以上參數是將開關垂直安裝于水平管路。以20°C水介質測試得出的。

附件-接插件：

?活塞式流量開關NK800型選型表

NK800-	008	G	D	L	015	C	1	W
NK800-									NK200系列活塞式流量開關
	G14								螺紋接口G1/4
	G38								螺紋接口G3/8
	G12								螺紋接口G1/2
	G34								螺紋接口G3/4
	G1								螺紋接口G1
		G							內螺紋
			D						直流供電24V±20%DC
			A						交流供電230V±15%AC
				S					塑料外殼
				L					陽極氧化鋁外殼
				B					不銹鋼外殼
					08				設定范圍：0.6...8L/min
					15				設定范圍：1...15L/min
					28				設定范圍：2...28L/min
					70				設定范圍：27...70L/min
						H			豪斯曼接插件
							1		1個開關點輸出
							2		2個開關點輸出

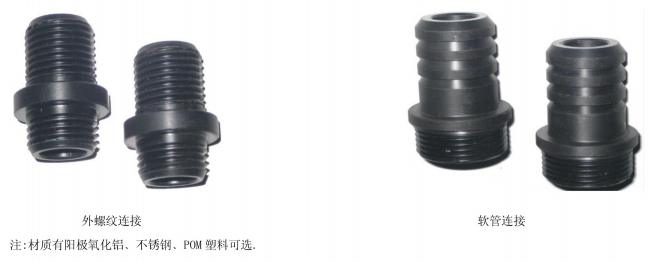

								W	外螺紋連接
								R	軟管連接
