防爆熱導式流量開關NK33EX-600批發

更新：2024-08-19 ?????點擊： 0

品牌：???臬克
型號：???NK33EX-600

產品介紹

熱導式流量開關（防爆型）原理，結構

NK33EX-600系列熱導式流量開關，基于熱式原理在封閉的探頭內包含兩個電阻，其中一個被加熱作為探測電阻，另一個未被加熱作為基準電阻，當介質流動時，加熱電阻上的熱量被帶走，電阻值被改變，兩個電阻差值被用作判斷流速的依據。探頭采用抗結垢涂層，能有效防止管道內水垢﹑銹垢等污垢附著，抗污能力更強，工作更穩定。

熱導式流量開關（防爆型）特點

獨有錐形探頭設計，能有效防止介質中纏繞物的纏繞。全防水殼體設計，獨有防水調節旋鈕，不用拆卸密封螺絲，即可任意調節，方便更可靠。適用管徑范圍大，隨意調節設定點，可選防腐型，耐壓最高達100Bar ,指示燈直接顯示流量，可選繼電器﹑模似量輸出或模似開關量一體化輸出。
NK33EX-600系列熱導式流量開關可對管道中的液體流動情況進行實時監控，無活動部件，免維護，安裝方便，一種型號是用于多種管徑要求，提供開關量輸出，并采用6個LED實時顯示流體流速狀態，實現下列監控功能：介質流動，降低/提高流速；介質存在/不存在；介質流動/靜止；監控管道內流體流速大小﹑斷流監測或防止泵的空轉。被廣泛應用于石油化工﹑電力﹑治金﹑鋼廠﹑造紙﹑食口品加工﹑水處理﹑電池廠等行業。氣液兩用型，可用于氣動和液壓系統，可用于循環水，切割液及潤滑油的斷流監測，以及泵的空轉保護。

熱導式流量開關（防爆型）技術參數

設定范圍： 1…150cm/s（水），3…300cm/s（油），20…2000cm/s（空氣）

信號輸出： PNP、NPN、繼電器﹑1)常開+常閉（SPDT）

供電： 24V±20%DC2)

接通電源：最大400mA（PNP或NPN型）最大1A48VAC/DC（繼電器型）

空載電流：最大80mA

流量指示： LED排（6個）

設定方式：電位計設定

耐壓范圍： 100bar

介質溫度變化：4℃/s

響應時間： 1…13s，典型值2s

初始化時間：約8s

電氣保護：反相，短路，過載保護

防爆等級： ExdII CT6

防護等級： IP67

介質溫度：　　-20…100℃（可定制-60…150℃）

環境溫度：　　-20…80℃

儲存溫度：　　-20…100℃

接線方式： M12接插件

材質：探頭：304不銹鋼（可定制316L/鈦合金/聚四氟乙烯等材質）外殼：鑄鋁　　　　　　　　　　　　　　　　　

重復精度：　　±2%

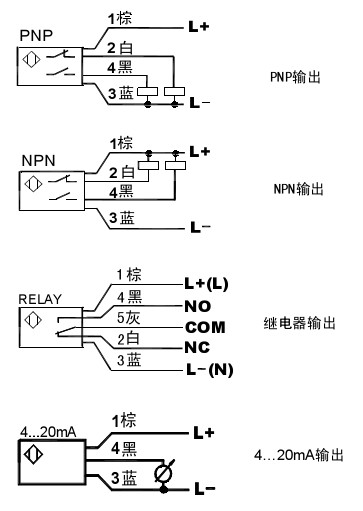

熱導式流量開關（防爆型）接線圖

防爆型熱導式流量開關接線圖

注：模擬量輸出只有直流供電

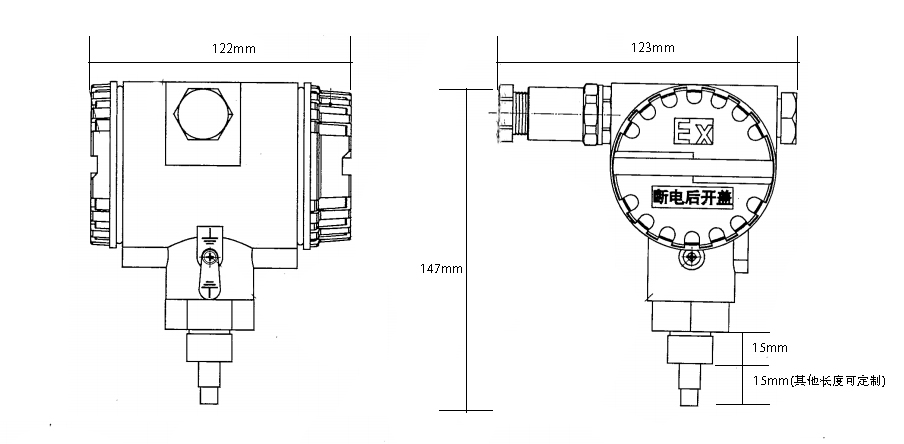

熱導式流量開關（防爆型）尺寸圖

防爆尺寸圖-1

熱導式流量開關（防爆型）選型表

型號	規格	螺紋	螺紋接口	供電	輸出	探桿	接液材質	祥述
NK33EX	-600							NK33EX-600系列電子式流量開關（傳感器）
		25						法蘭口徑DN25(25-150)
		G2						接口螺紋G1/2
		G4						接口螺紋G1/4
		M						常規螺紋定制
			W					接口螺紋　外螺紋
				D				直流24V±20%供電
					P			PNP輸出
					N			NPN輸出
					G			繼電器輸出
					A			4···20mA輸出
					R			常開+常閉輸出（SPDT）
						K		探桿長度定制（K）(15mm—200mm)
							L	L:304 T:鈦合金 F:四氟乙烯(不選默認316L)
							S	加散熱片（-20-120℃）
